Projekt bytového souboru Kaskády Barrandov VI (objekty Quido 1, Quido 2, Ralf a Stella) byl řešen jako komplexní návrh techniky prostředí staveb, který kombinuje energetickou efektivitu, provozní spolehlivost, komfort uživatelů a požadavky požární bezpečnosti. Návrh zahrnuje celkem přes dvě stovky bytových jednotek, komerční prostory, společné prostory domu, hromadné garáže i technické místnosti, přičemž jednotlivé profese jsou vzájemně koordinovány a navazují na stavební, elektro i požárně bezpečnostní řešení. Pro projekt bytových domů Kaskády Barrandov V byla zpracována dokumentace pro stavební povolení i dokumentace pro provádění stavby.

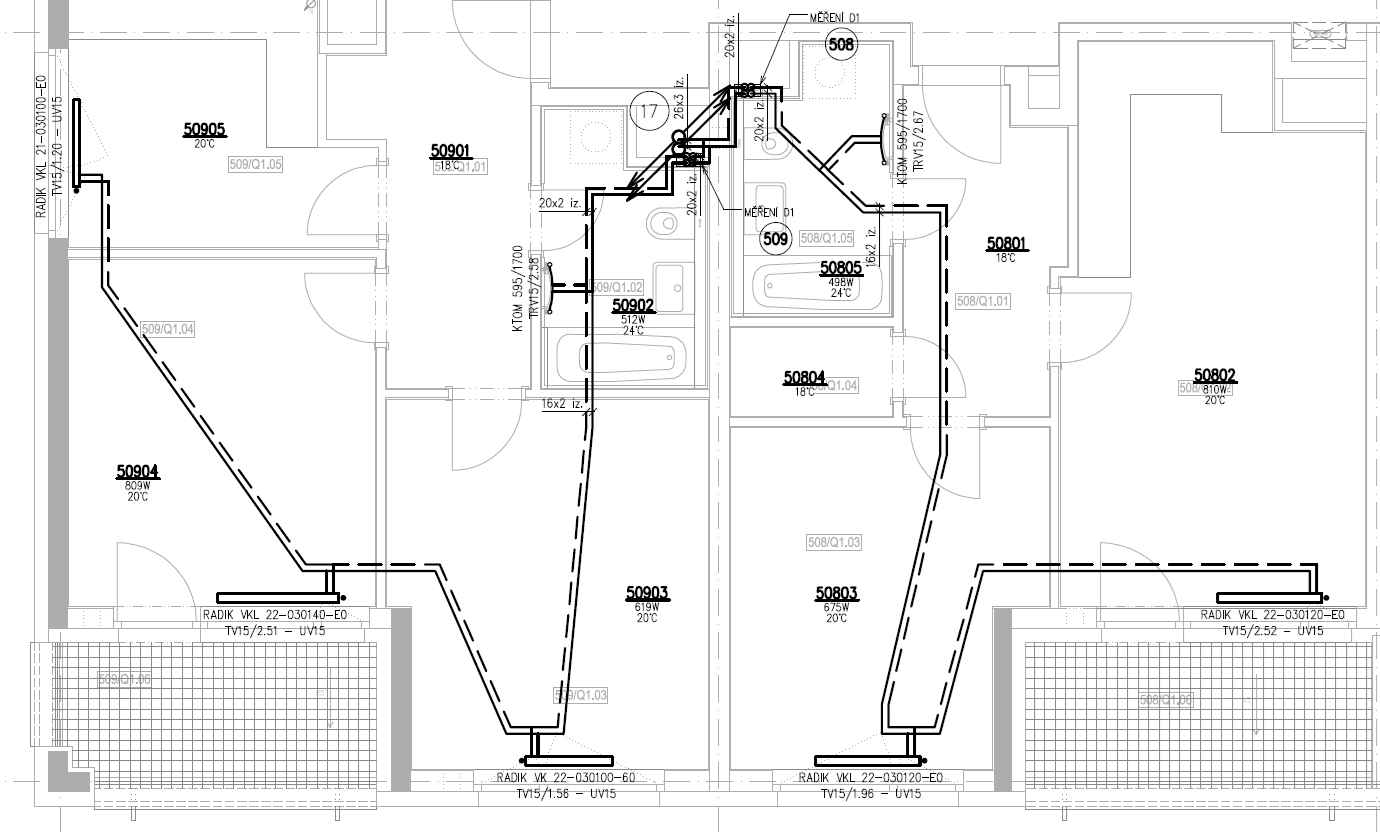

Vytápění

• Teplovodní dvoutrubková soustava s nuceným oběhem.

• Napojení na SZTE přes čtyři samostatné výměníkové stanice (každý objekt vlastní větev).

• Návrhový teplotní spád 70/55 °C, ekvitermní kvalitativní regulace.

• Hlavní rozvody vedené v podzemních podlažích, stoupačky v instalačních jádrech.

• Měření tepla v bytových nikách, individuální regulace.

• Otopná tělesa: desková radiátory, koupelnové žebříky.

• Ve vzdálených společných prostorách doplňkově elektrické přímotopy.

• Tepelné výkony objektů: 105–152 kW dle ČSN EN 12831.

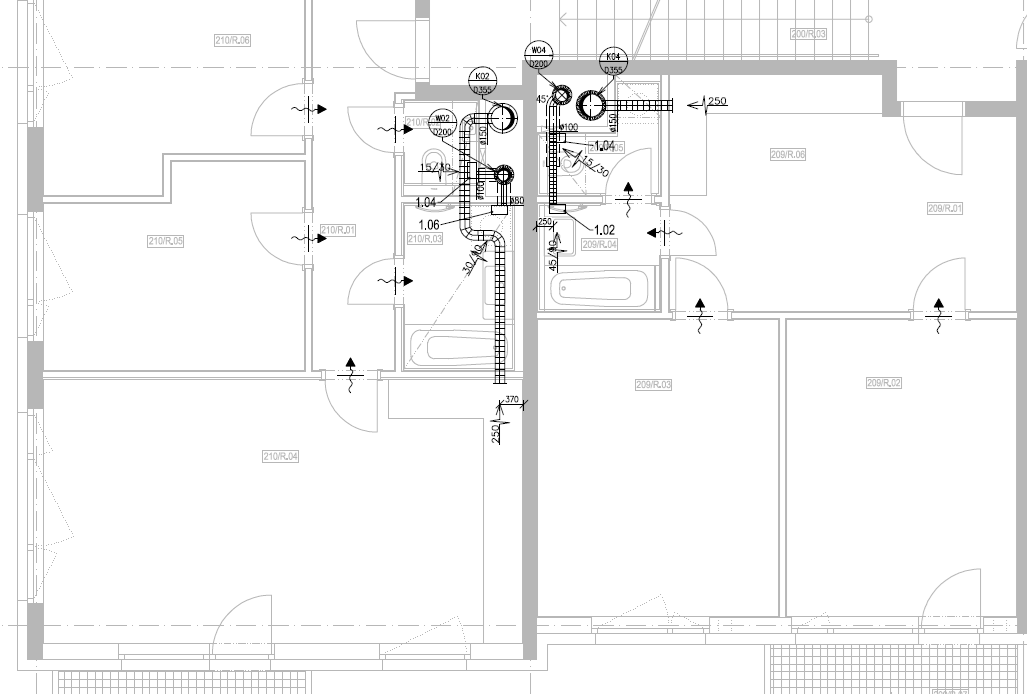

Vzduchotechnika

Vzduchotechnické řešení je rozděleno do šesti samostatných systémů, které pokrývají všechny typy provozů v objektech.

Větrání bytů

• Kombinace přirozeného přívodu (okna/fasáda) a nuceného podtlakového odvodu.

• Hygienické zázemí odvětráno ventilátory přes společné stoupačky.

• Kuchyně: příprava pro digestoře 250 m³/h.

Další systémy

• Přetlakové větrání sklepních kójí, koláren a technických místností.

• Rovnotlaké větrání chodeb s elektrickým dohřevem.

• Podtlakové větrání hromadných garáží (zákaz vjezdu vozidel na plynná paliva).

• Větrání výměníkových stanic.

• Větrání chráněných únikových cest – kombinace přirozeného a nuceného větrání, v objektu Stella až 10násobná výměna vzduchu v podzemní části CHÚC.

• Rozvody převážně SPIRO FeZn.

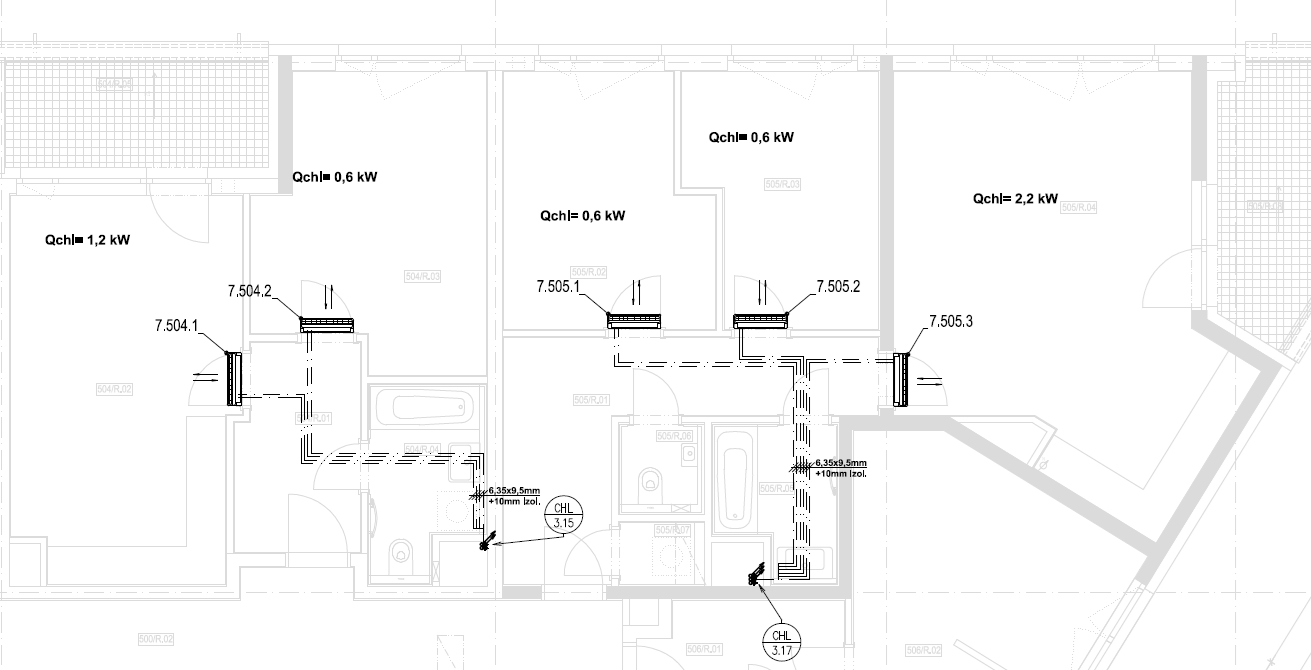

Chlazení

• Lokální komfortní chlazení vybraných bytů, komerčních prostor a místnosti UPS.

• Splitové a multisplitové systémy s chladivem R32.

• Venkovní jednotky na střechách, vnitřní nástěnné jednotky v pobytových místnostech.

• Řešení kondenzátu: čerpadla, instalační boxy, napojení na kanalizaci.

• Individuální ovládání každé jednotky.

• Akustické řešení včetně antivibračních opatření a kontrol hygienických limitů hluku.

Systém zvolen jako flexibilní, energeticky efektivní a investičně úsporný bez potřeby centrálního chlazení.

Celková technická koncepce

Návrh TZB je koncipován jako provázaný systém, kde jednotlivé profese doplňují své funkce:

• Vytápění – centrální, efektivní a stabilní dodávka tepla.

• Vzduchotechnika – hygienické, bezpečné a energeticky úsporné větrání všech prostor.

• Chlazení – komfortní úprava prostředí v exponovaných částech objektů.

Společným jmenovatelem je energetická hospodárnost, provozní spolehlivost, uživatelský komfort a koordinace profesí. Výsledkem je moderní, bezpečný a dlouhodobě udržitelný systém technického zařízení budov.
